溶接無しでも全然OK！インダストリアルなキャスター付きワゴンラックをDIY(フレーム製作編)
こんばんは。むく太郎です。
憧れのアイアンDIY。
難しそう！って思っていませんか？溶接も必要なんでしょって？
いや、結論は「溶接無し」でOKです！
目次

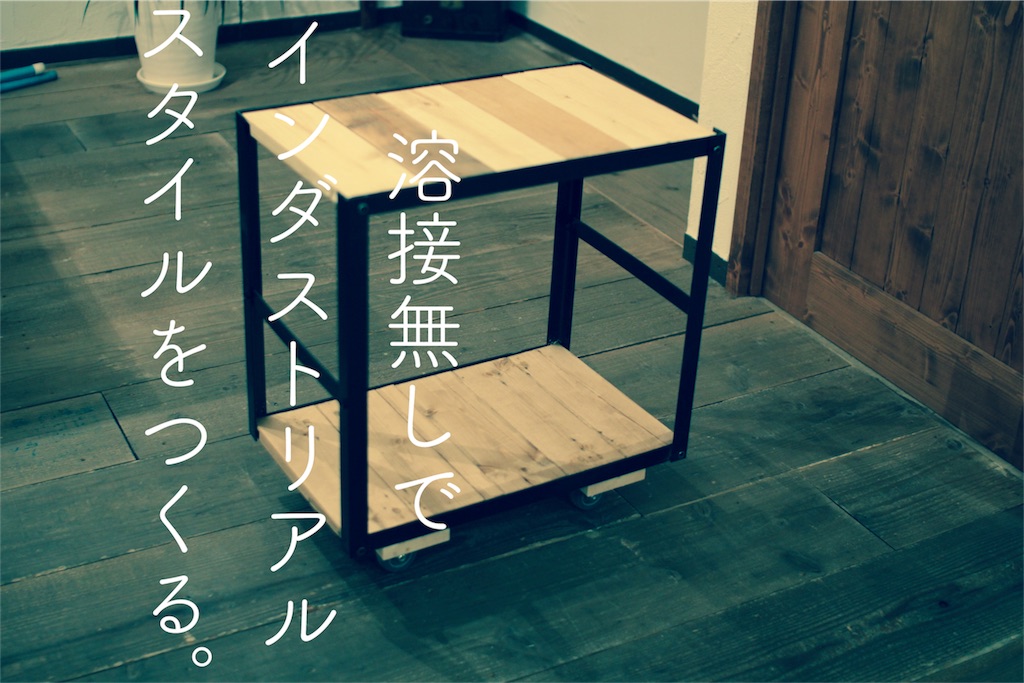

溶接なしでもできちゃう、アイアンのワゴンラック。
どうでしょう。ぼくもできるまで不安でしたが、完成しちゃえば、なんのその。
どっしりとした質感と武骨さ。
機能性も抜群で、ひたすら押していたくなる。

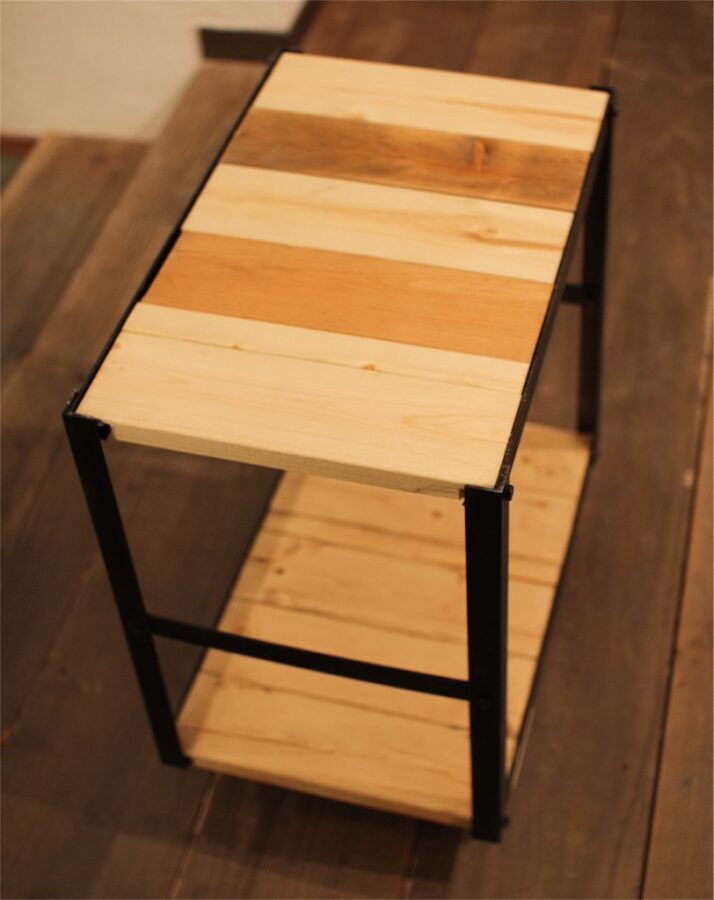

ちょっと天板がいびつなDIY感満載の夢を乗せたラック。
では、このキャスター付きワゴンラックの作り方をご紹介いたします！
今エントリはフレーム製作について！
材料はこちら。
材料はこちら
- L字アングル D3ｍｍ×W20ｍｍ×H910ｍｍ 4本
- フラットバー D3ｍｍ×W25ｍｍ×H910ｍｍ 1本
今回のDIYで使うのは、ホームセンターの資材売り場で調達したL字アングルとフラットバー。
1つ数百円ほどから手に入れることができます。
予め寸法を把握してから、材料を買い出しに行くと予算も決まっておすすめです。
では、さっそく作業に入っていきましょう。
L字アングルを寸法通りにカット。

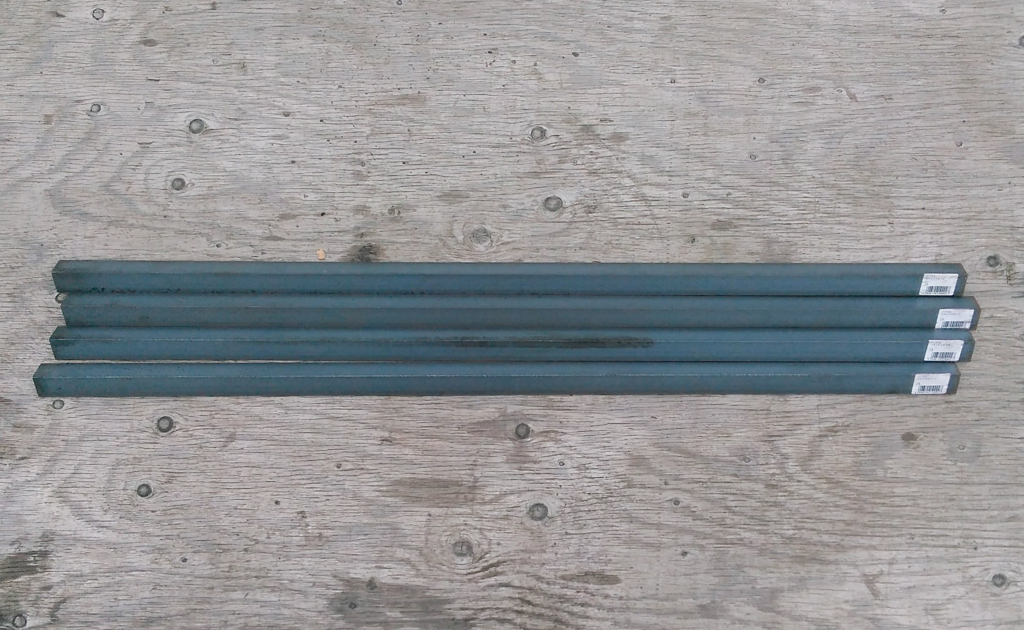

用意したL字アングル。1本320円也。
ホームセンターの資材売り場に置いてあります。素手で触れると、手が汚れます。
指を切る可能性もあるので、手袋をはめて取り扱いしましょう。

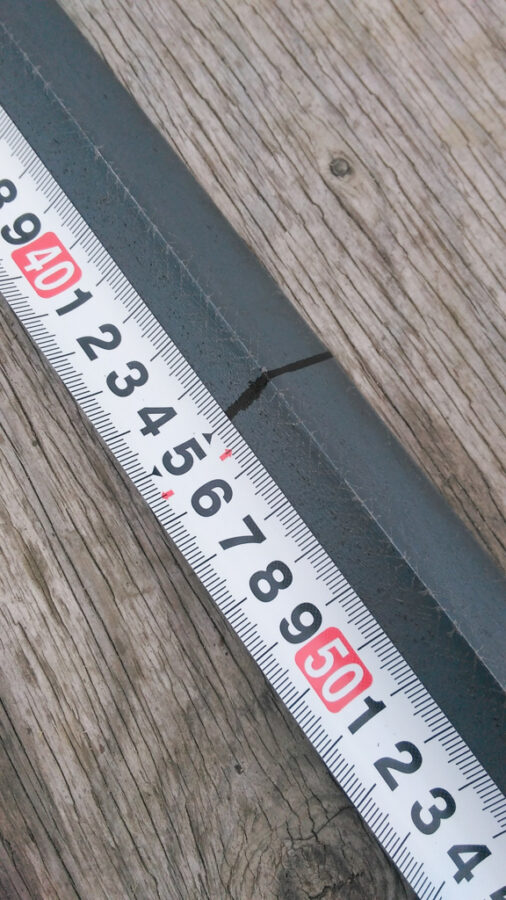

これを全て450ｍｍにカットします。

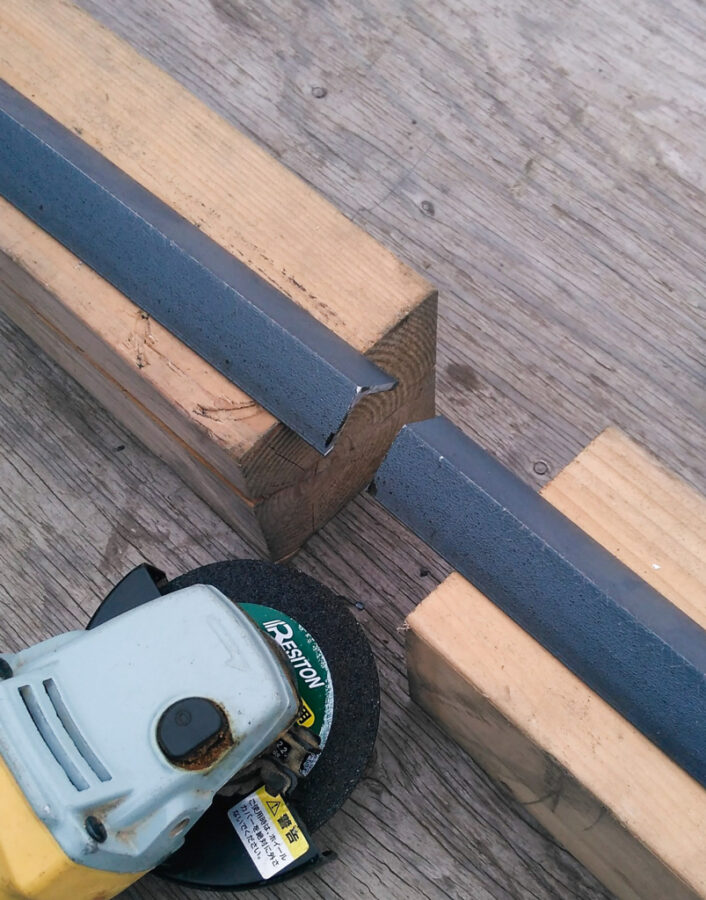

グラインダーに鉄工用刃を取り付け、根気よくカッティング。
普段木材しか切らないので(しかも固定されたスライド丸ノコ)なかなか難しいところ。
＊この作業は、火花や鉄粉が出ます。非常に危険を伴いますので、行われる際は保護メガネ、防塵マスク、長袖を着用して行いましょう。＊
1カット100円ほどで切ってもらえるホームセンターもあったりしますので、購入の際にご確認ください。
合計で8本揃えます。切り口のバリもしっかり落としておきましょう。
アングルをカットしたら、仮組み。そして、穴あけ。

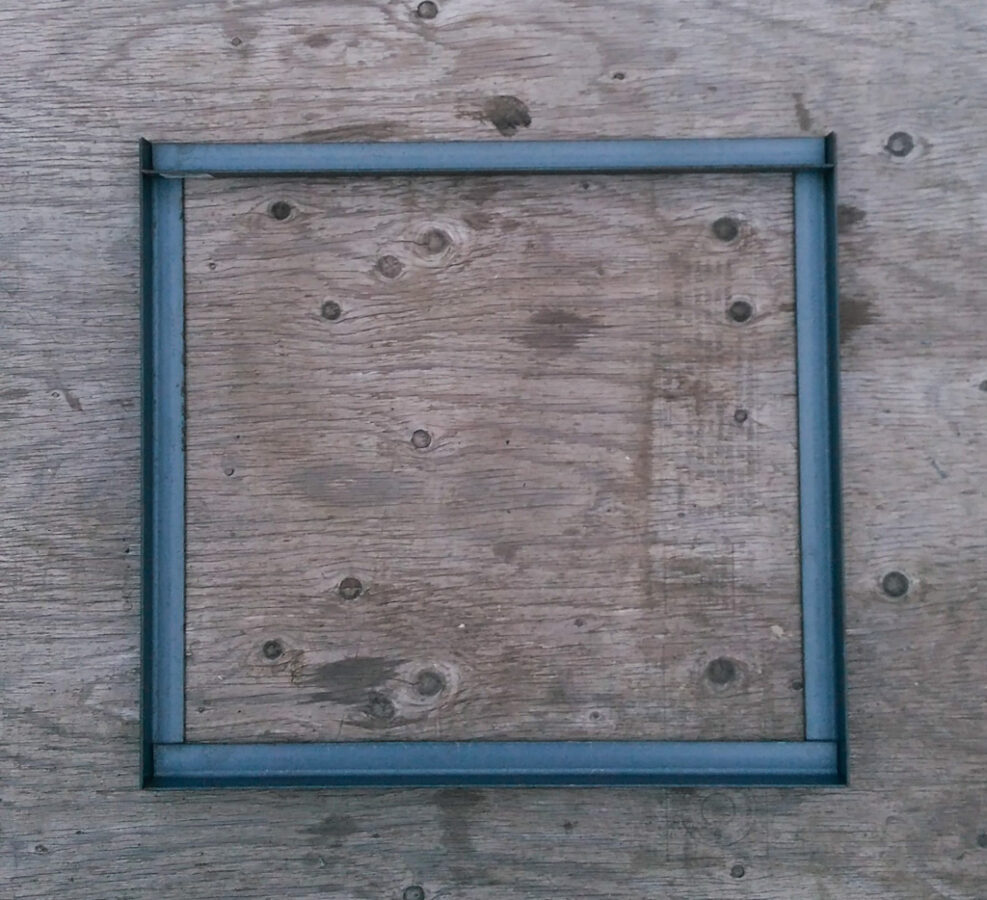

こんな感じに仮組み。縦450ｍｍ横470ｍｍ幅の四角形になるように。
実際に取り付けた時、固定の位置やアングルの厚みでずれる場合があるので、現物合わせでしっかりみていきましょう。
位置を合わせたら、これを使います。

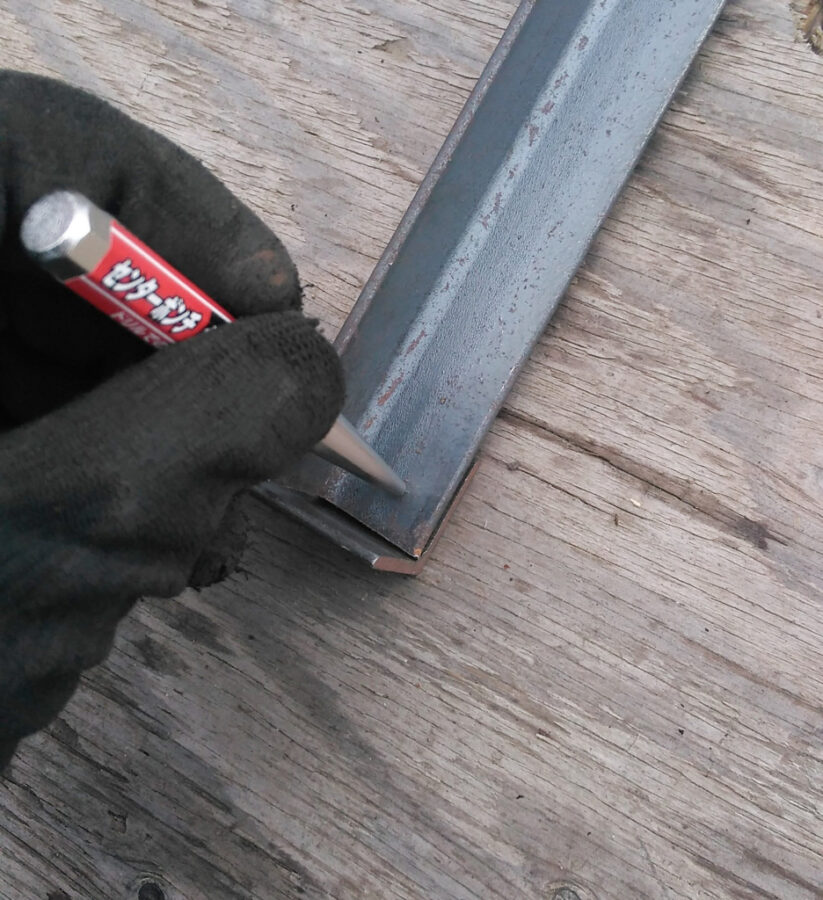

そう。ポンチ。
鉄に穴を空ける前に、ドリルビットが滑らないように打痕をつける工具です。
これは今回のDIYに限らず、アイアン系の加工に必須のアイテムなので、ぜひ持っておくことをおすすめします！
位置を決め、ハンマーでしっかり打つ。

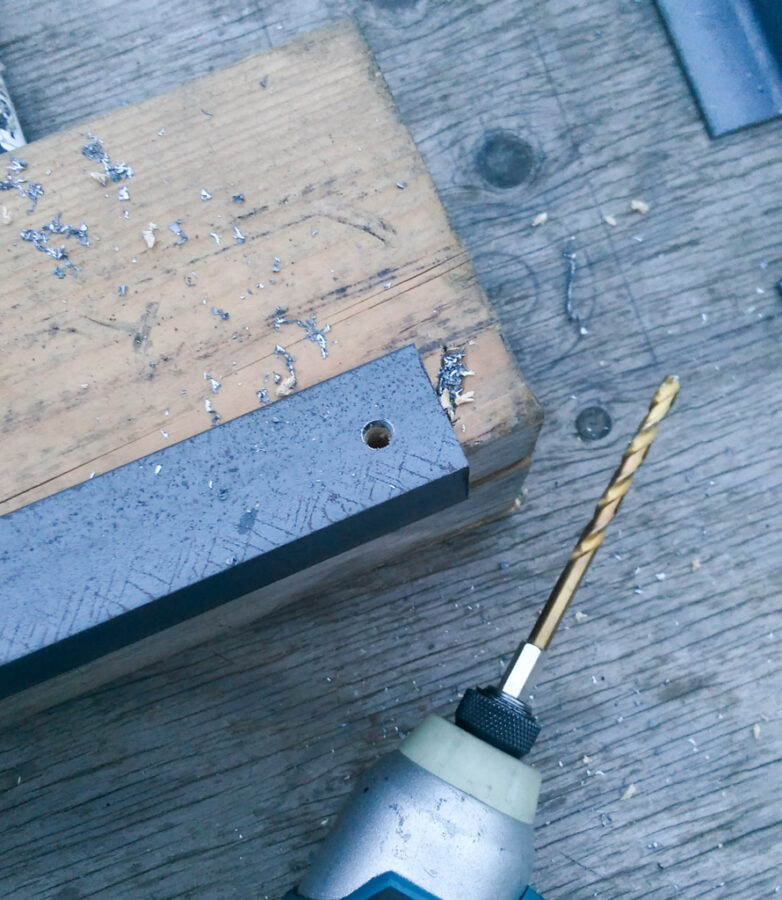

くぼみに鉄工用ドリルビットをあてて、下穴をあけます。
6ｍｍ径のドリルビット。
アングルの下に角材などの土台を置くと、ぶれずに穴あけ作業ができます。
ひとまず仮組みの枠をつくるため、アングル4本の両端に穴をあけボルトで固定していきます。
ビスじゃないよ。ボルトです。
木工をやっていると、あまり使わないボルト＆ナット。
今回はしっかり、使っていきたいと思いますよ。

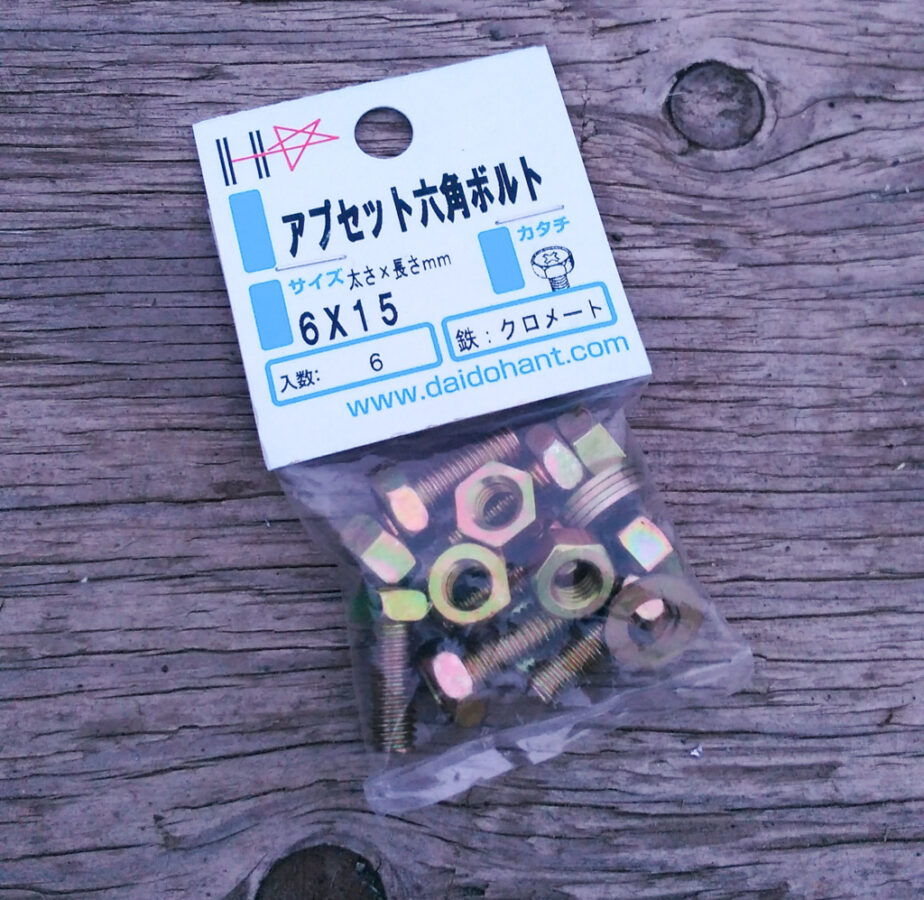

6ｍｍ径(ドリル径と同じもの)のボルトセットを購入。

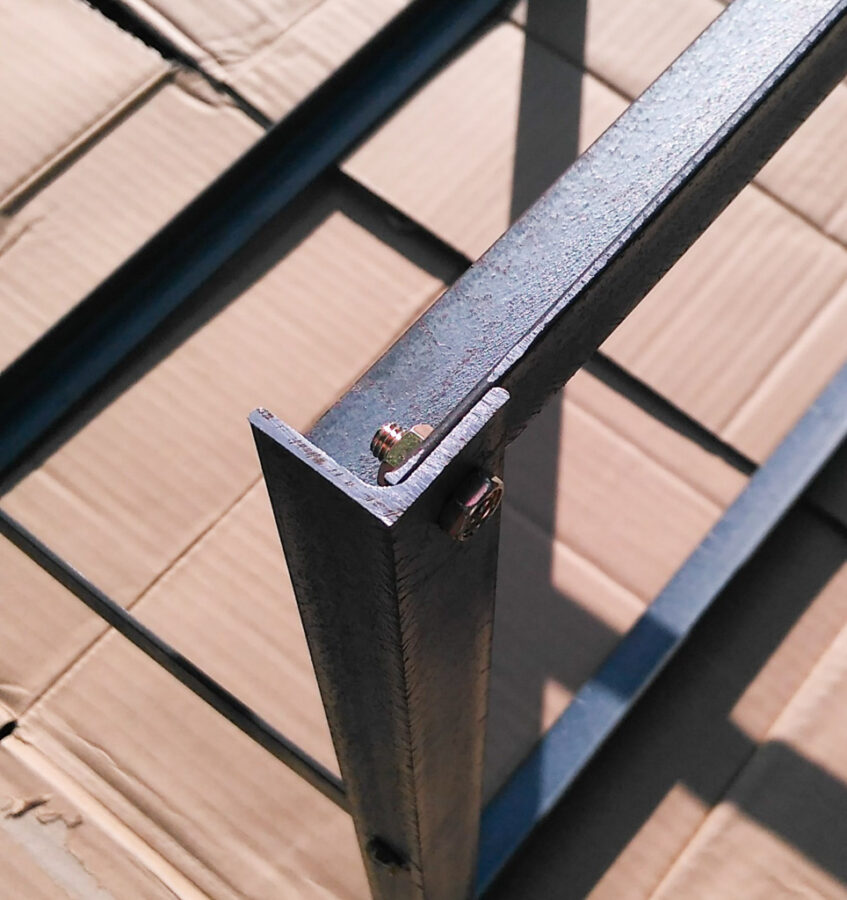

ボルト→ワッシャー→ナットの順番でアングルを固定。
細かいパーツなので無くさないように！
Sponsored Link

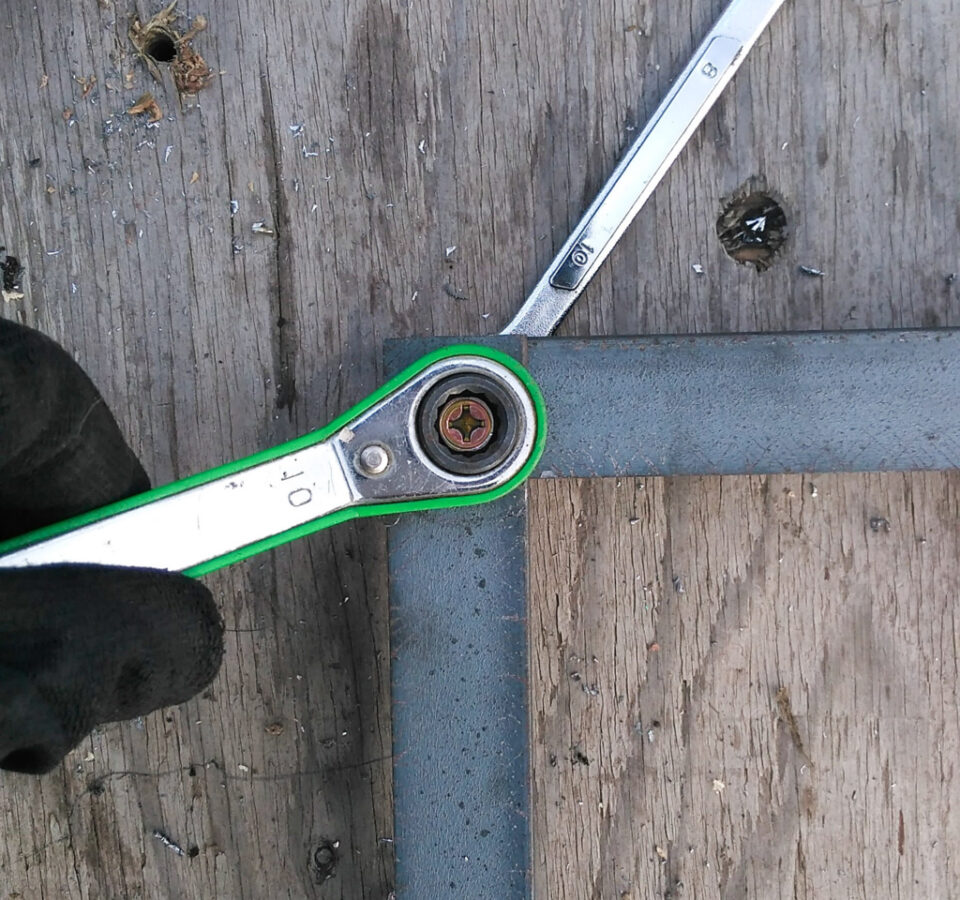

10ｍｍのスパナとラチェットメガネレンチでグイグイ。
何が楽しいって、このボルト締め作業。
10ｍｍのスパナでナットを抑え、ラチェットメガネレンチでグイグイ締めていく。
アングルが直角になるよう固定していきましょう！

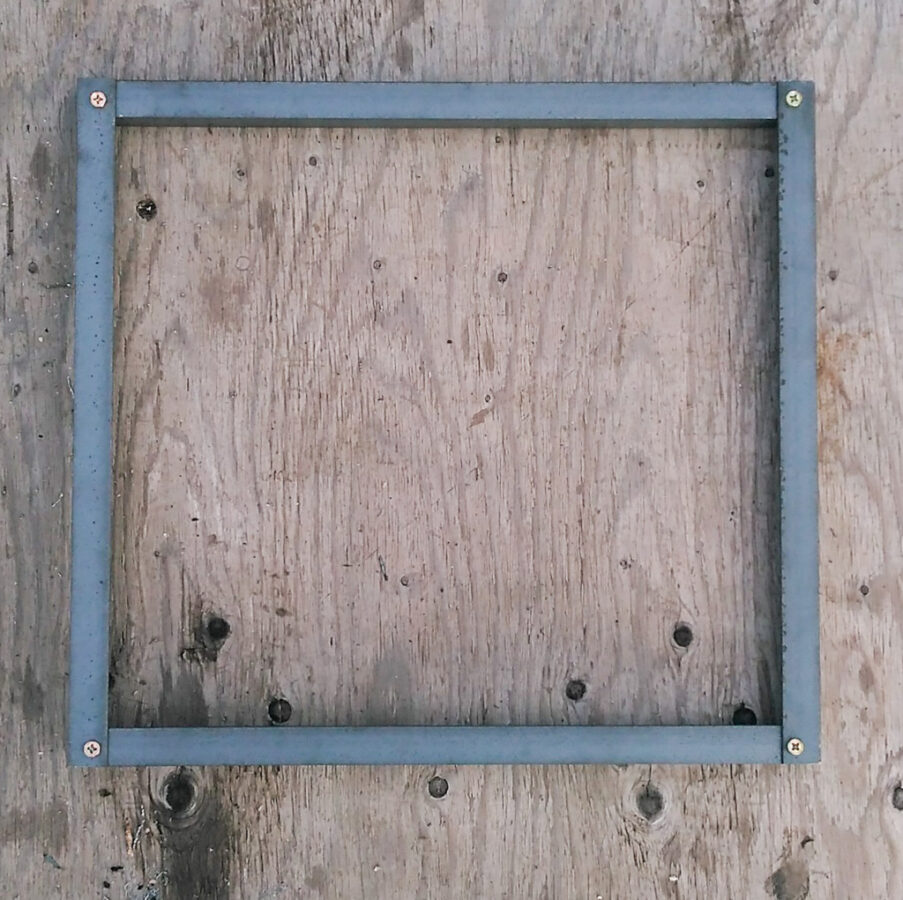

枠ができました！
きれいな正方形。初めてにしては上でき！
でも、慣れないから扱い方が難しい！
続きは、この枠をあとひとつ、つくってからね。

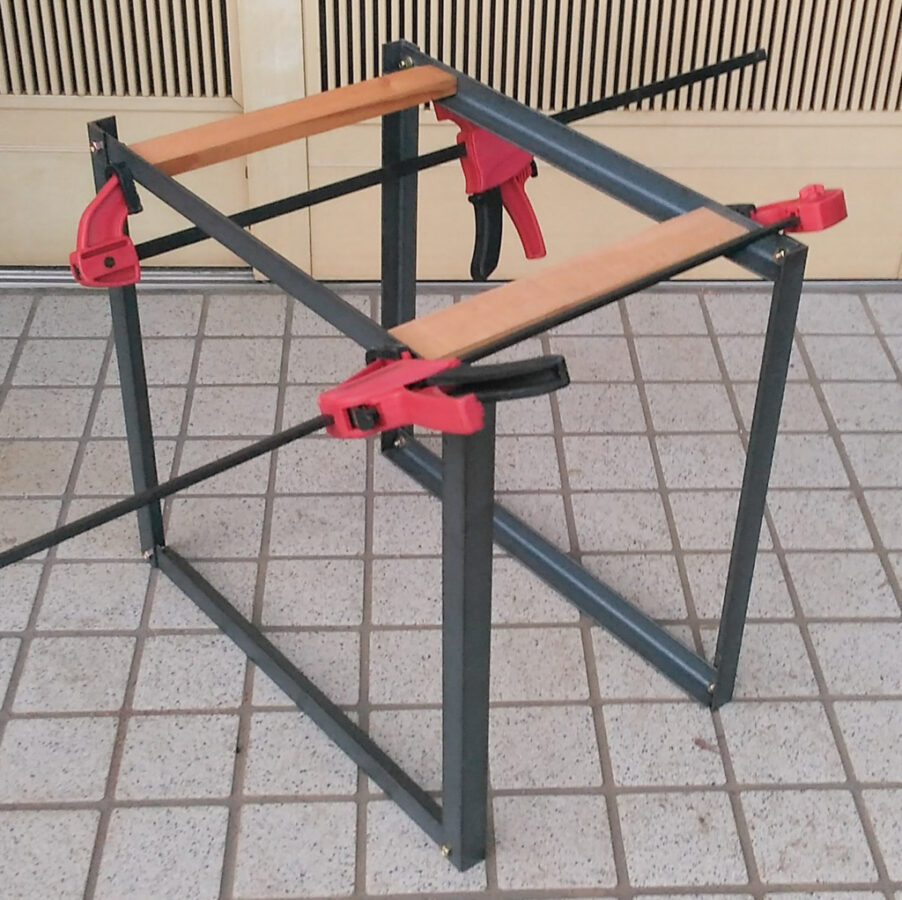

枠を端材＆クランプで固定。
枠ができ上がったら、写真のように端材とクランプを使って固定します。
この端材は、棚板となる木材と同じ幅にカットしたもの。長さは300ｍｍ。
しっかりクランプで固定しましょう。この時点で結構ずっしり。
続いて、また鉄に戻ります。
フラットバーで枠どうしを結合。

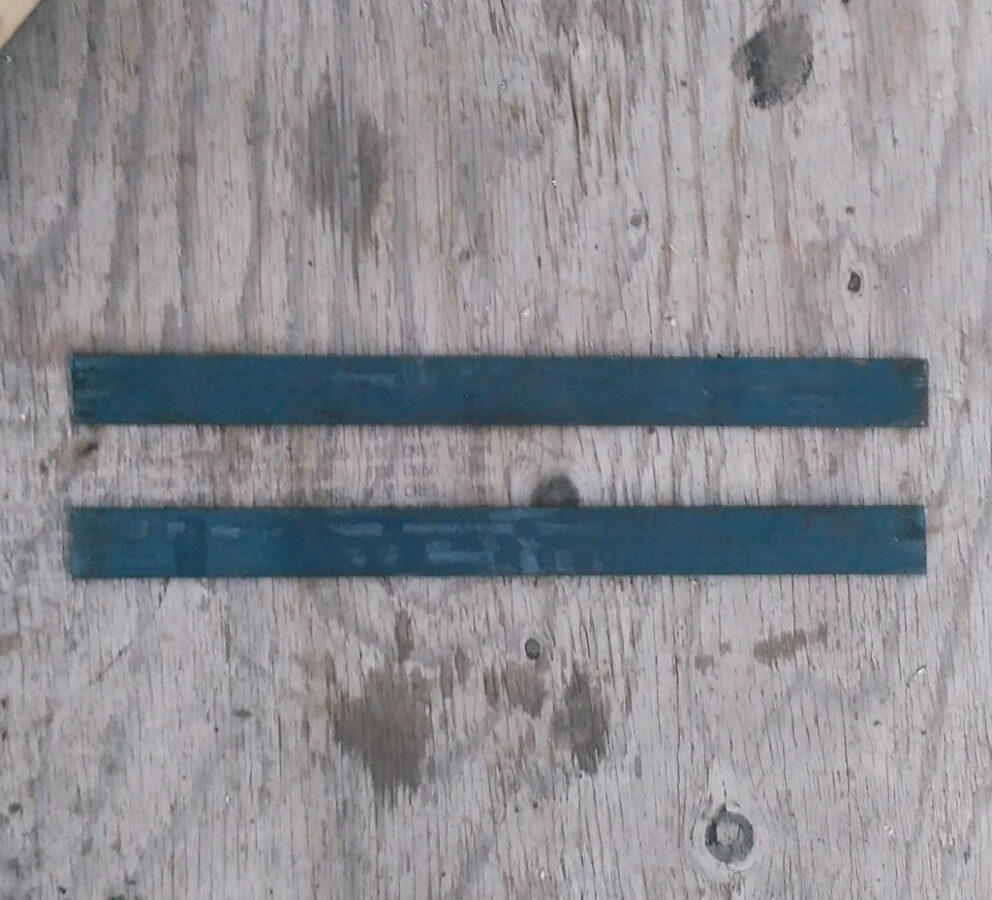

フラットバーを30ｍｍにカット。あまりの寒さに手も震えます。
これを枠どうしに結合して、棚のフレームを完成させましょう。
カット、取り付けの方法はアングルと同じです。

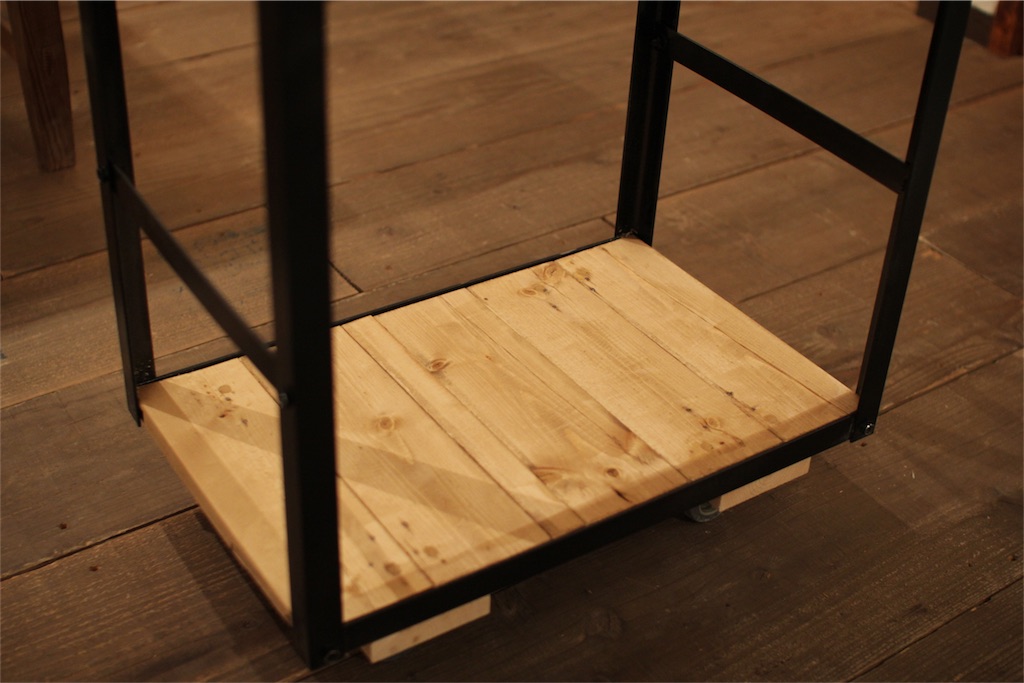

枠の中央にくる位置に取り付けしました。
完成後の写真ですが、ご参考に。
あれ、このフラットバーに板載せれば、もう1段・・・。
フレームの塗装だ！
こちらでき上がったフレーム。
このままでも十分インダストリアルな雰囲気。むしろこのままでもいい気がしますが、アングルは「錆びる」
すでに表面はサビがかっており、汚れやケガの原因にも。
ということで、しっかり塗装しました。
使ったのは、スプレータイプの油性塗料。
そのまま塗れるというのがいいですね！
でも、塗る前には必ず、汚れを落として。取れてしまうほどのサビも。
段ボールや新聞紙を敷いて、塗料が周囲に移らないように注意。
(木材は乾燥後、仮置きしたもの)

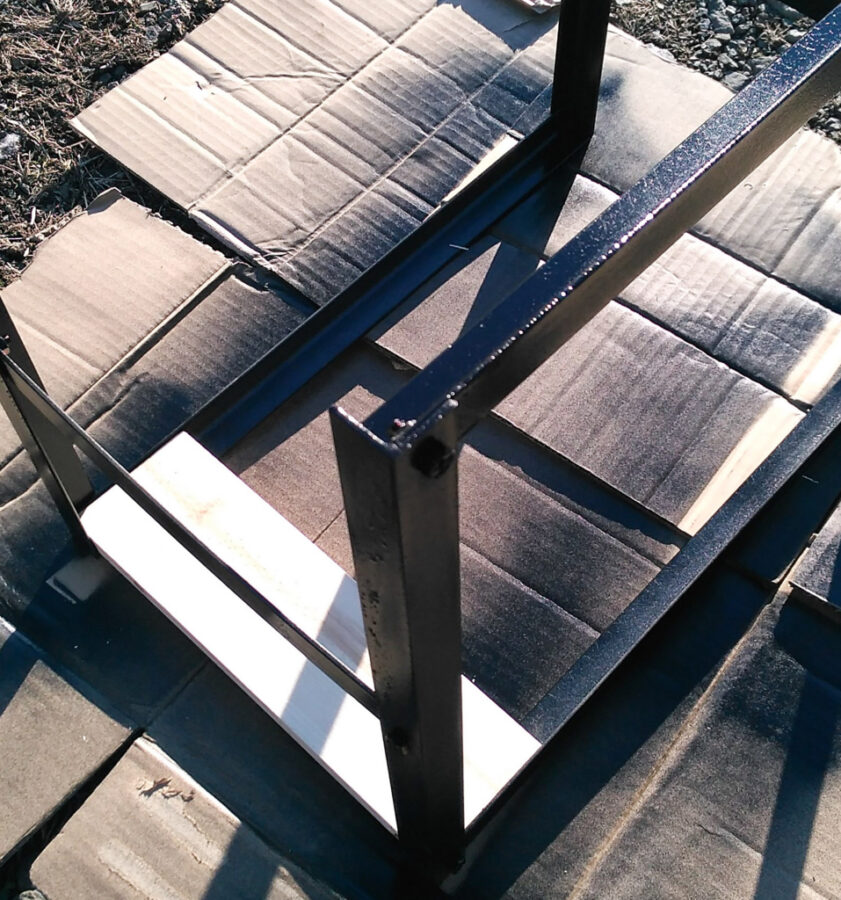

塗りたて。ムラなく塗装するのもやっぱり難しい。
薄くかぶせる感じで。
やはりハケ塗よりも時間がかからない。しかも速乾ときた！
おっと、ここまで。日が暮れてきました。
日が沈む時間が早いのが、最近の日曜大工マンを悩ませる。
フレームは以上！あとは天板と棚板は後ほど！

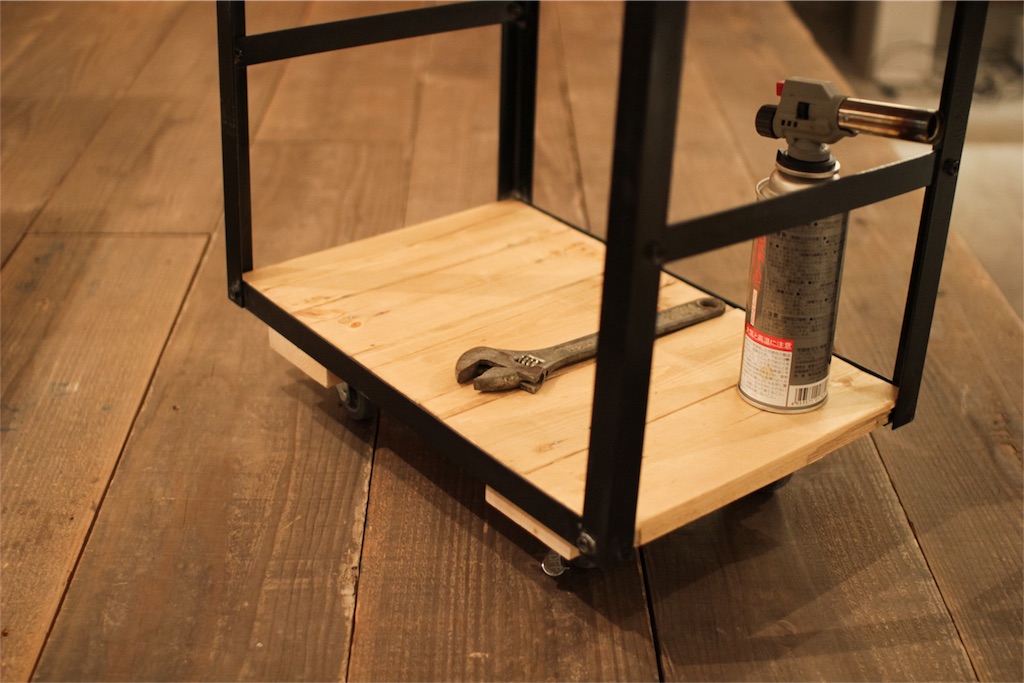

さっそく使ってます。笑
フレームまでの材料費、塗料も含め3000円。
さぁ、ぼくは5000円以内でこのDIYを完成させることができるのか！！
電池が切れる前に自己紹介しておく。 pic.twitter.com/VMJky81Oxl
— むく太郎⁂ (@wd_mukutaro) October 5, 2016
続きは、今度。
では、じゃばら。
＊2017.12/21追記＊
続きです！
