溶接なしで作るアイアンワゴンラック【棚板・キャスター編】

DIYサラリーマン・むく太郎です。

前回のエントリ。

あわせて読みたい

溶接なしで作るアイアンワゴンラック【フレーム編】 こんばんは。むく太郎です。 無骨なアイアン家具に憧れはあるけれど、「溶接がいるんでしょ？」と思って手が止まっていませんか。 結論から言うと、溶接なしでつくれま...

溶接なしで、しっかりとしたアイアンフレームが完成しました。

今回は棚板とキャスターを取り付けて、完成までの話です

材料と道具

材料

道具

300mmの1×4材を集めて、棚板をつくる

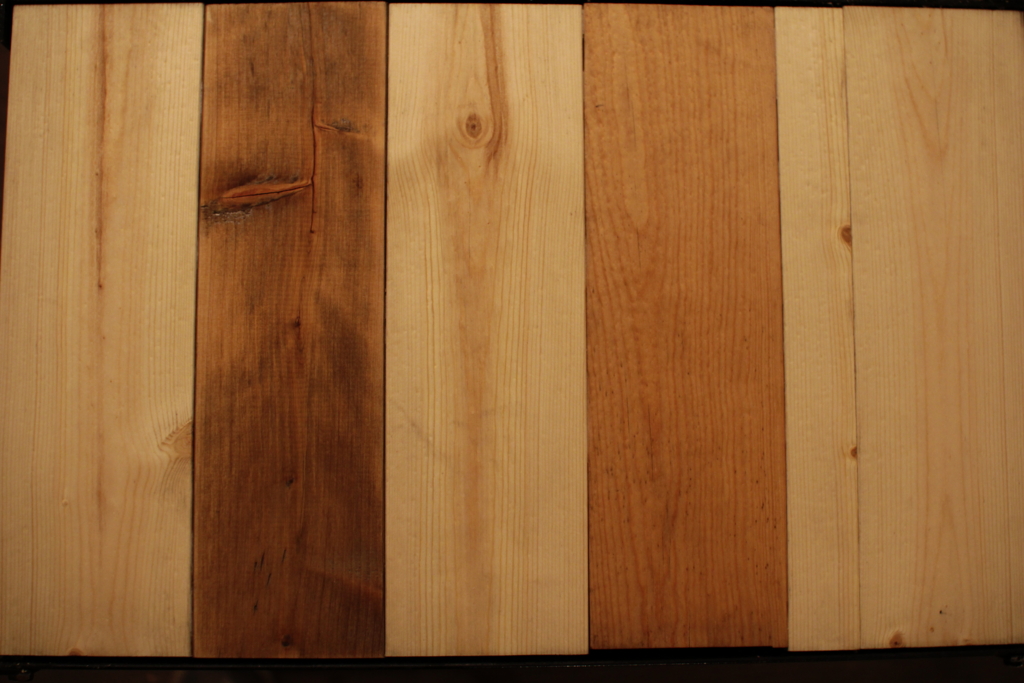

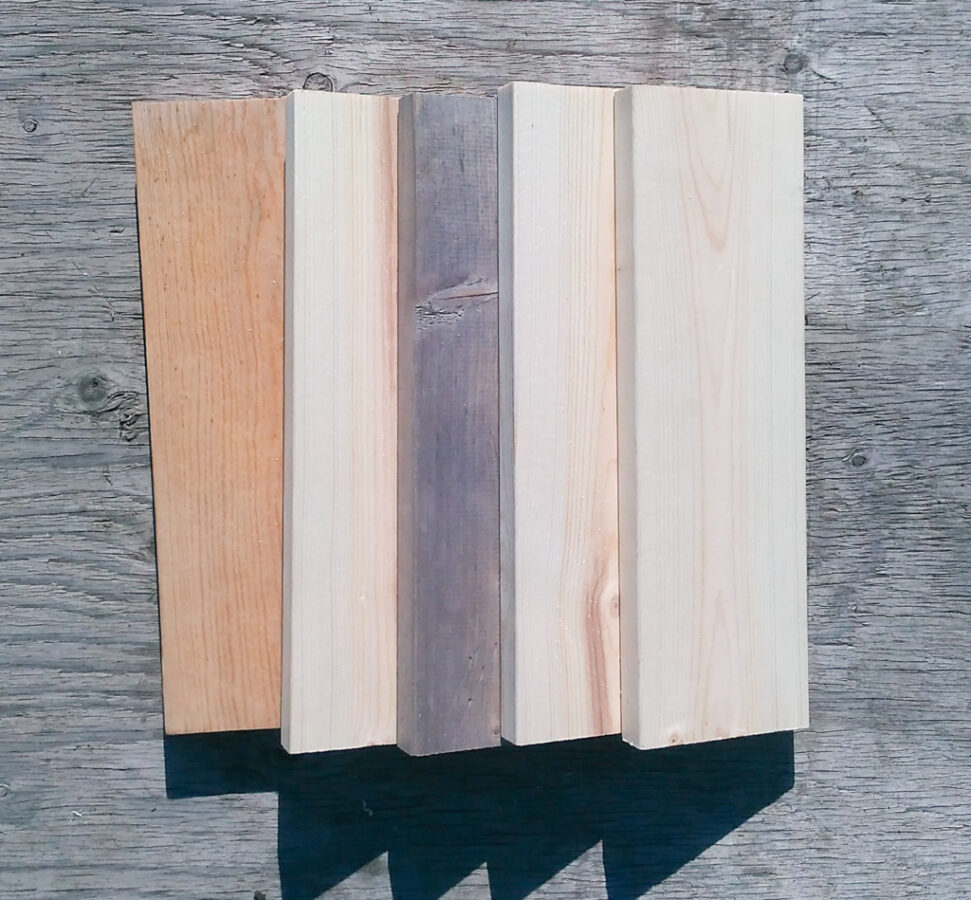

300mmにカットした1×4材を、いろいろ集めました。

端材からカットしたもの、新品のもの、色々混ぜたSPFです。

真ん中の色味がかったものは、1年くらい雨や陽にあたって、だいぶ古材の質感。
しかも、きっちり縮んでいました。

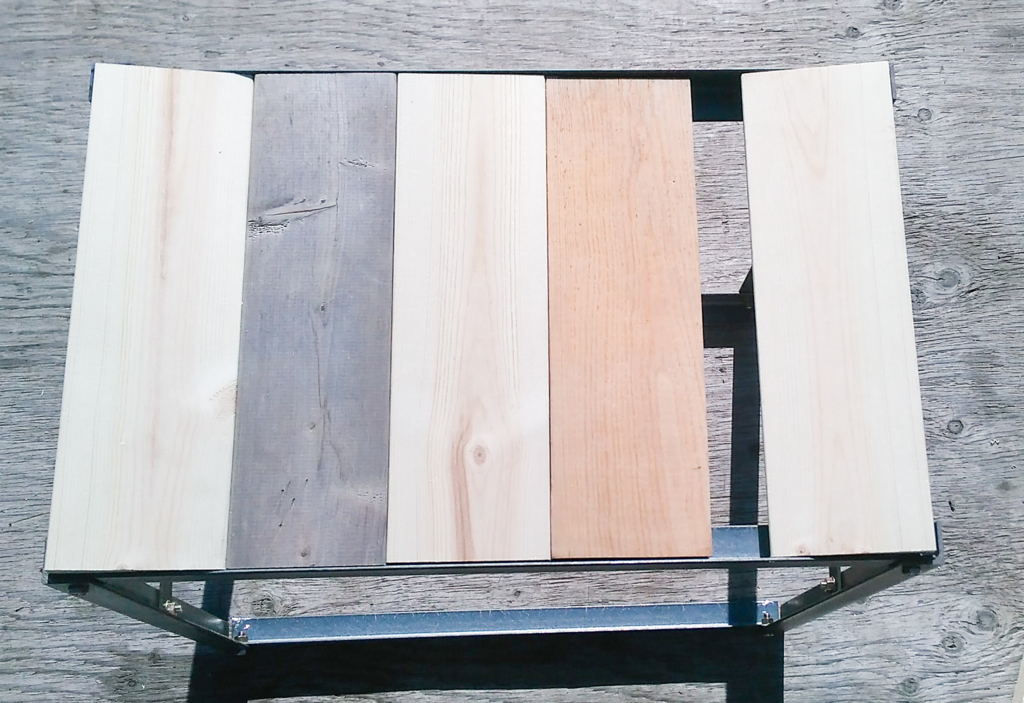

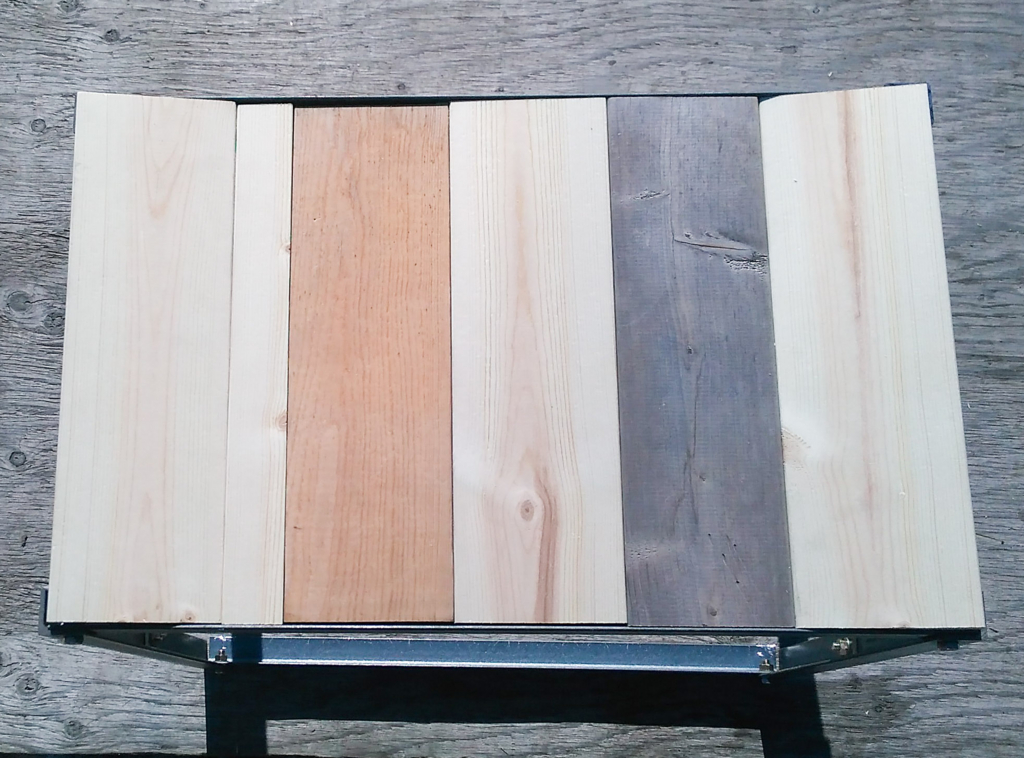

フレームに並べてみたところ、5枚では足りず。
足りない分を測って、端材でスキマを埋めました。

まずはフレームの内寸をしっかり測ってから、棚板をつくっていきましょう。

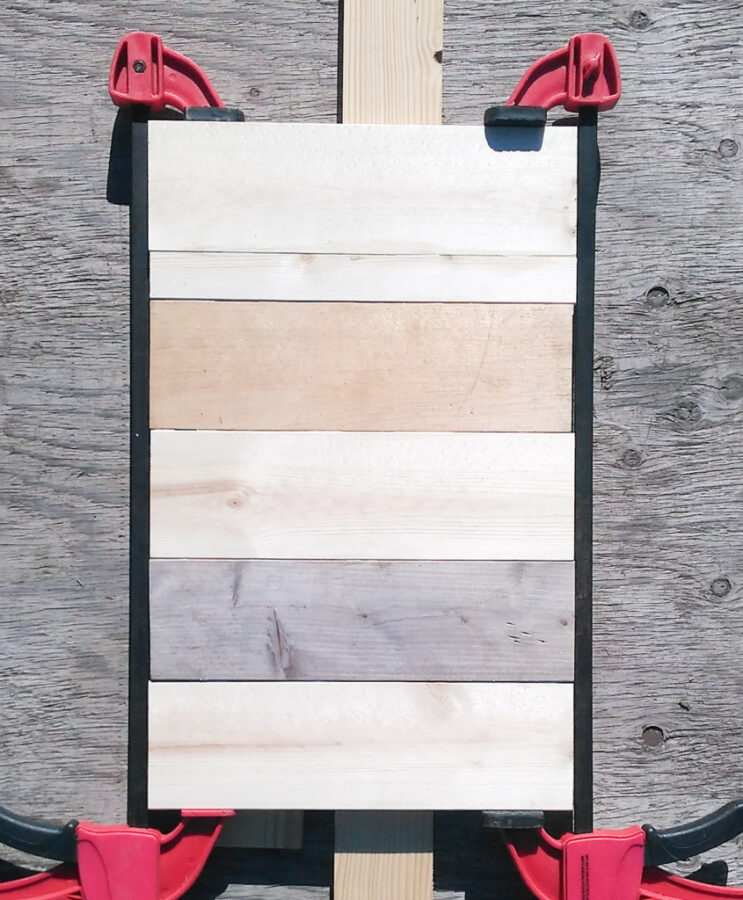

端材をあいだに挟み、側面にボンドを塗って、クランプで圧着します。

ボンドがはみ出してしまったら、濡れた布などでしっかり拭き取ってください。

うむ。
それにしてもクランプの仕事ぶりは素晴らしい。

トリマーで板を加工しボルトの干渉を逃がす

棚板ができたら、ボルトの干渉を避ける加工に入ります。

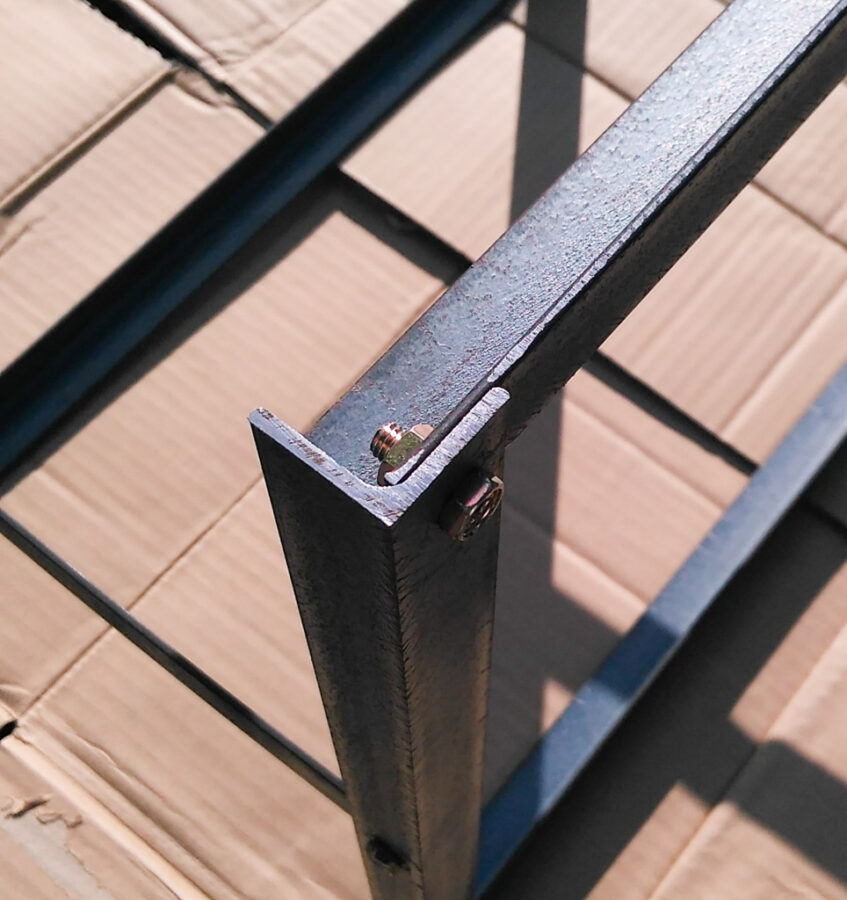

板を並べた写真を見てもらえば分かるのですが、角がボルトとナットに当たってしまうんですわ。

干渉しない、かつ見た目も自然に。
それを両立させるとなると、やはりトリマーさんの出番でした。

ボルトが当たる部分だけ、板を削ってしまおうという魂胆です。

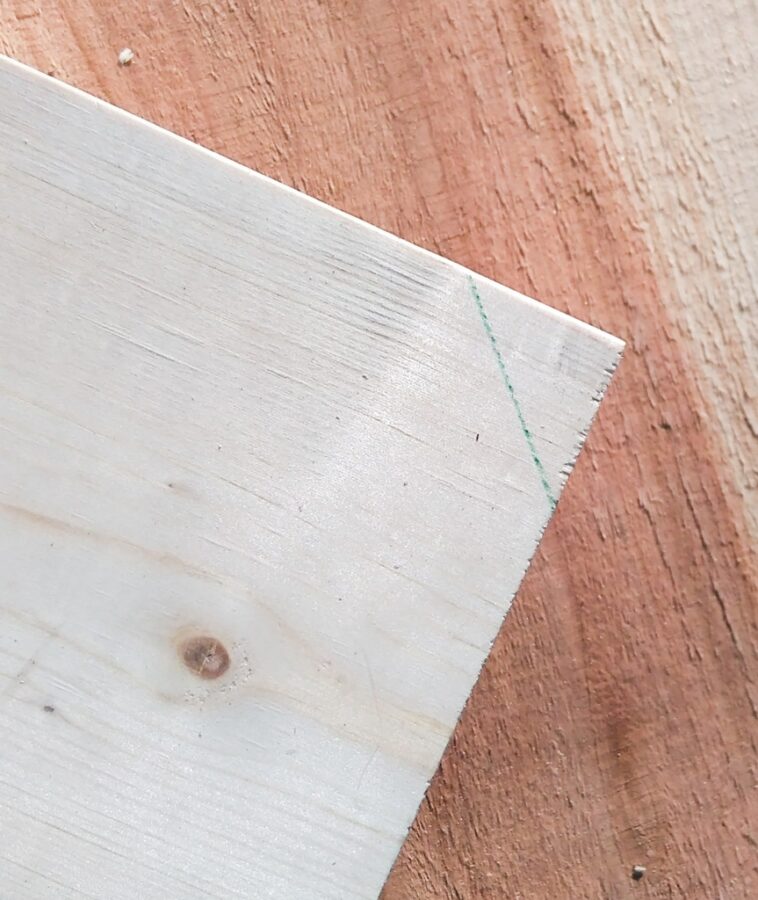

角から両辺20mmの位置にマークをして、線を結んで三角に。
これが削るところ。

削る厚みは15mmに決定しました。

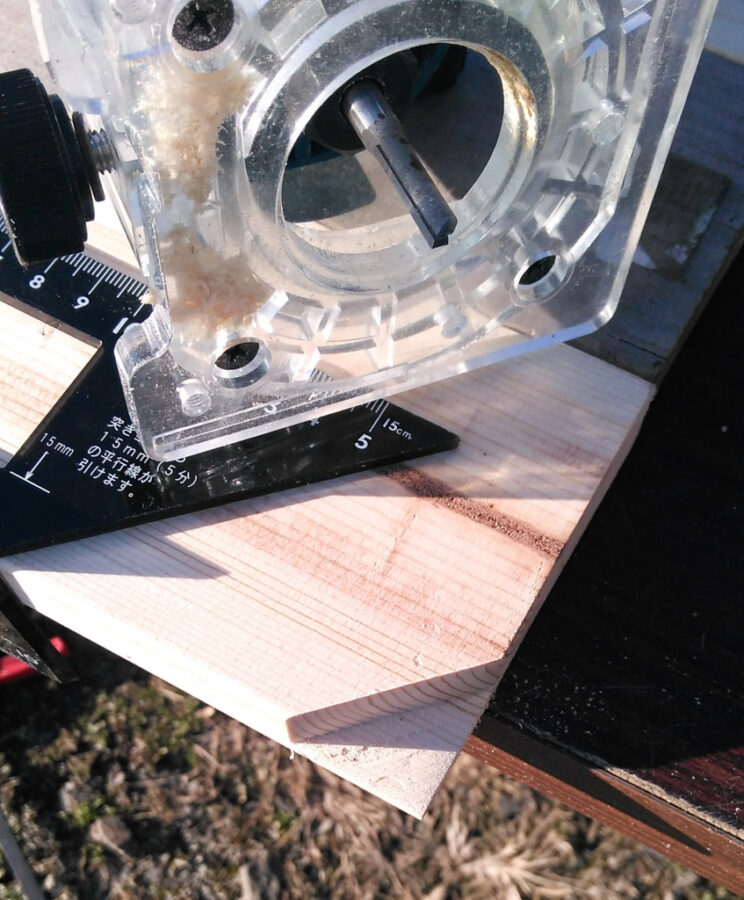

さっそくトリマーにストレートビットを取り付け、スイッチオン。

止型定規をクランプで押さえ、ガイドにして作業します。

刃の出幅は5mm → 10mm → 15mmと、徐々に深くしていきましょう。
一気に削ろうとすると、木が欠けたり刃に負担がかかったりします。

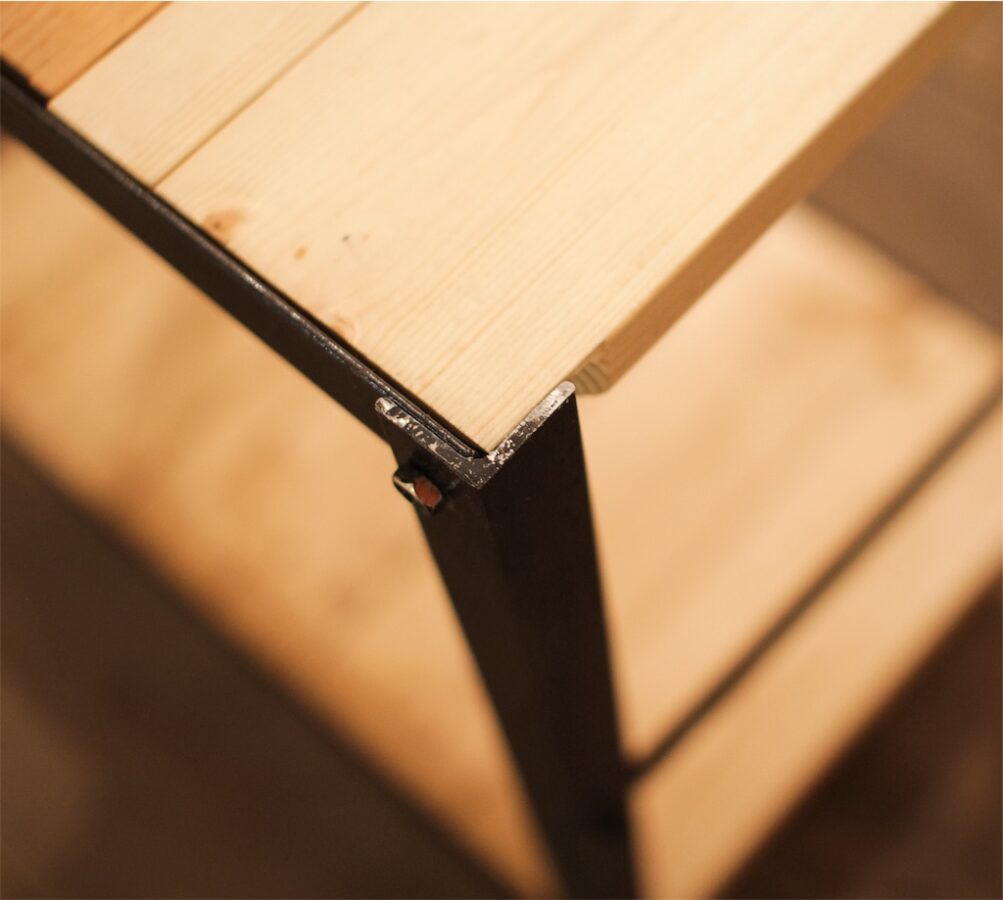

さぁ、できました。

ピタピタ。
この決まった時の高揚感。

これでもう、ボルトと板がぶつかることはありません。

この工具の詳しい使い方は、以下のエントリで紹介しています。

あわせて読みたい

溝も彫れておしゃれな面取りも出来ちゃう工具・トリマーの魅力を書いてみる。 こんばんは。むく太郎です。 さささ、当ブログでもおなじみの電動工具・トリマー。   Sponsored Link 主に木材の面取や溝彫りに使うもので、インパクトドライバー...

フレームに棚板を取り付け。

板を取り付ける作業に入ります。

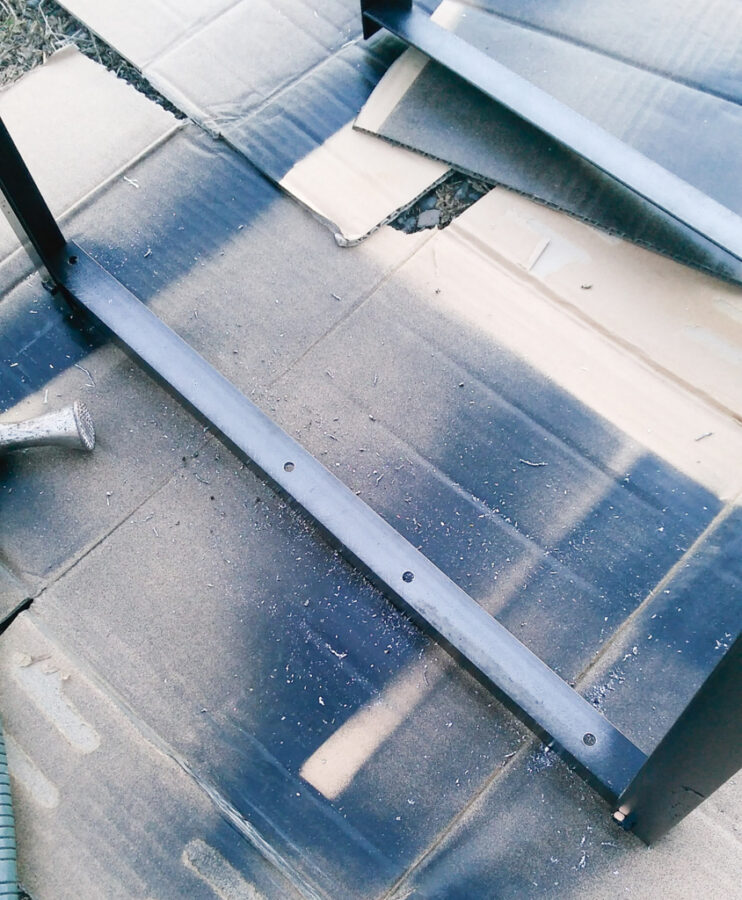

改めて、この鉄粉。
保護具の着用はしっかりと。

ビスで板を留めるので、前回と同じように取り付け位置を決めておきましょう。

位置が確定したら、アングルにポンチで印をつけて、ドリルビットで穴あけ。

このとき、ビスの頭が抜けないよう5mm径のドリルビットを使いました。

1×4材の厚みは約20mm。
アングル分の厚みを考慮して、ビスも20mmの長さをセレクトしています。

フレームに板をはめこみ、クランプなどで押さえて裏返し。

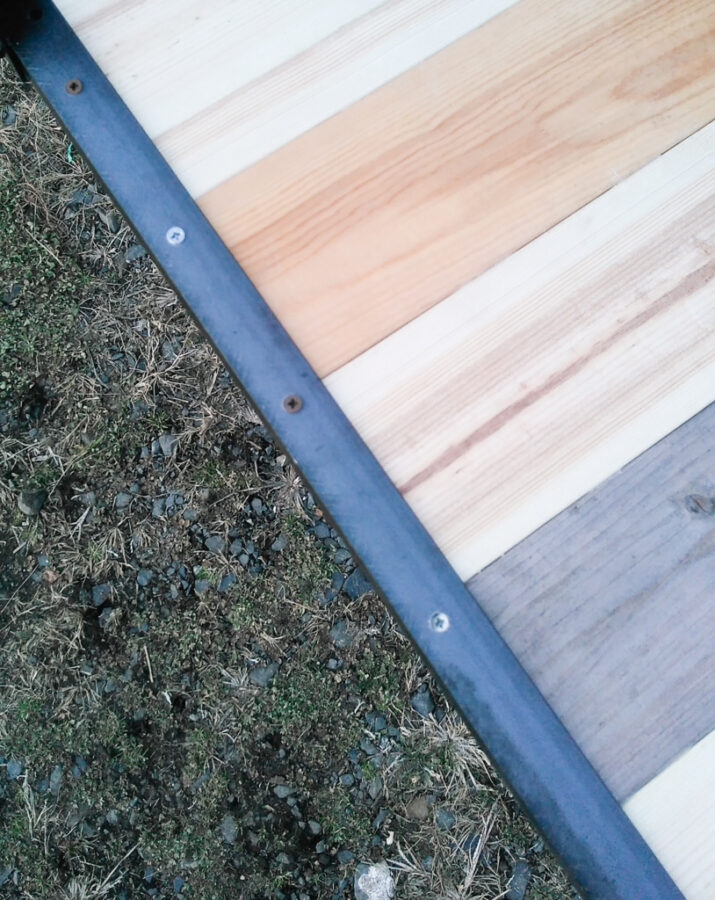

あとはビス留めです。

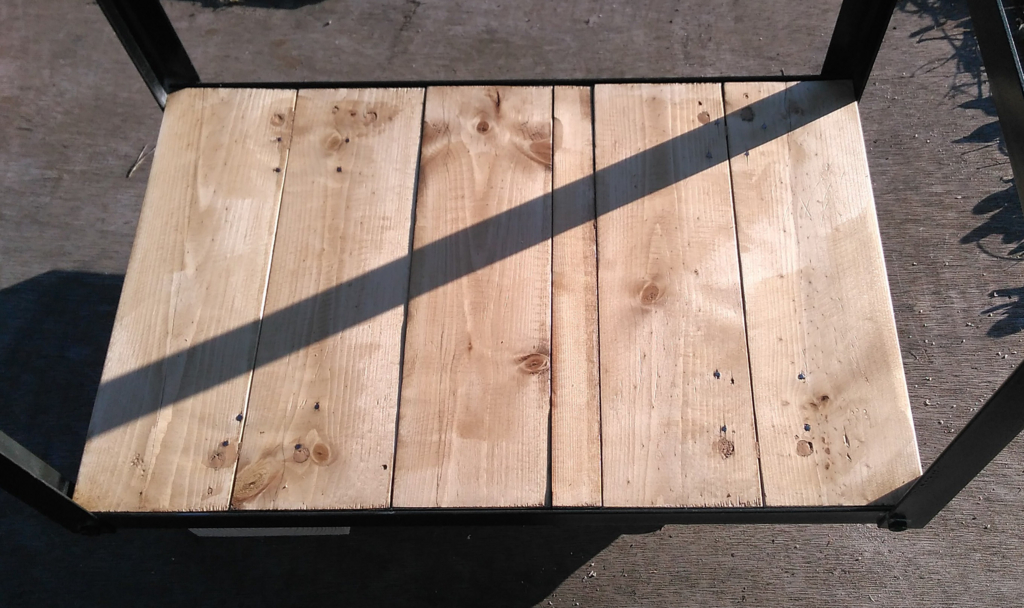

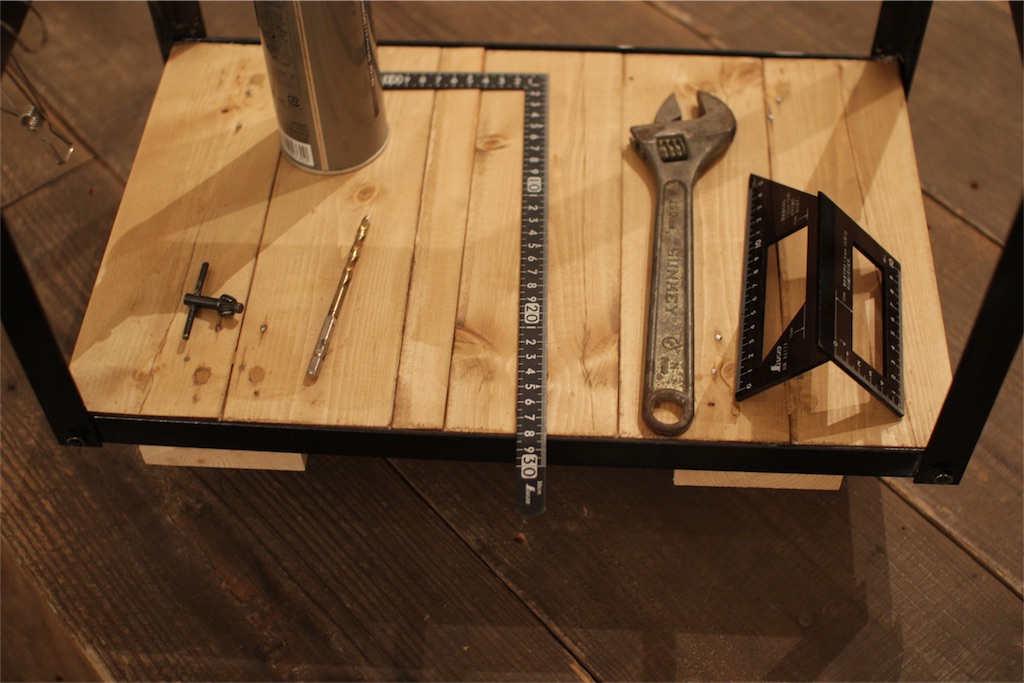

両側をビスで留めれば、上部の棚板は取り付け終了。

この棚板製作からビス留めまでの工程をもう一度行って、下段の棚板も取り付けてしまいましょう。

キャスターの土台をつくる

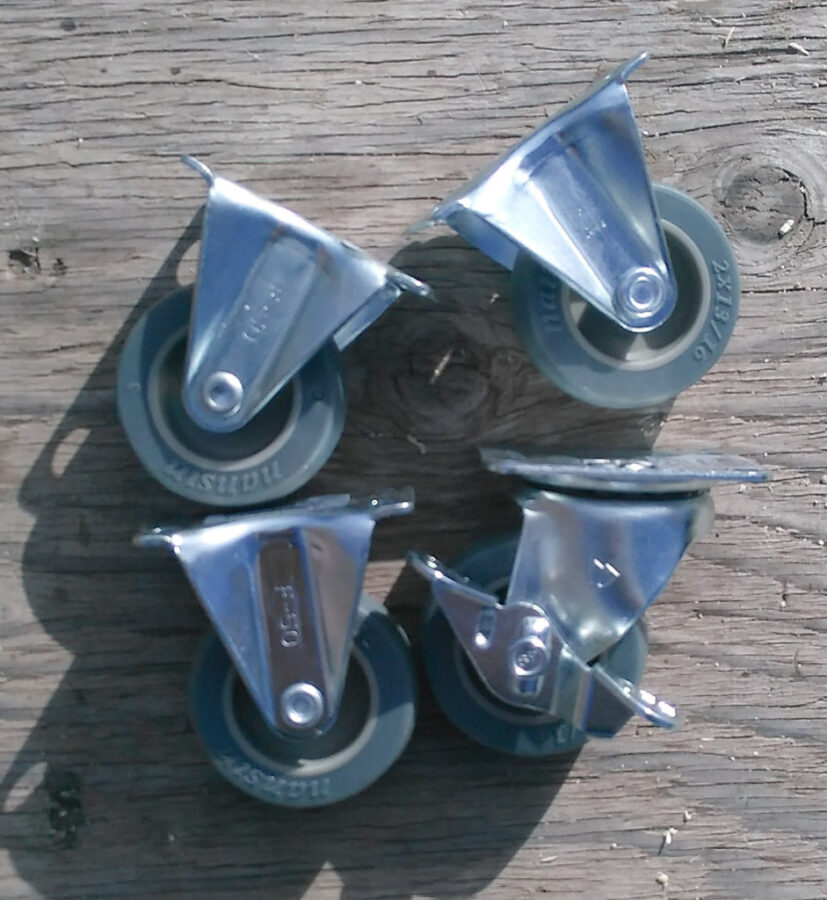

こちらが購入したキャスター。
ひとつはストッパーがついています。

ボルトで取り付けるもの、差し込むタイプのもの、車輪がボールタイプのものまで様々ですが、ぼくが選んだのはビス留め固定のキャスターです。

【SALE価格】ユーエイ プレート式 自在 キャスター ゴム 車輪径50mm ストッパー付き Gタイプ G-S型 取付寸法46×35 ( G-50RS )

created by Rinker

• Amazon
• 楽天市場
• Yahooショッピング

これを、1×4材の土台に取り付けていきます。

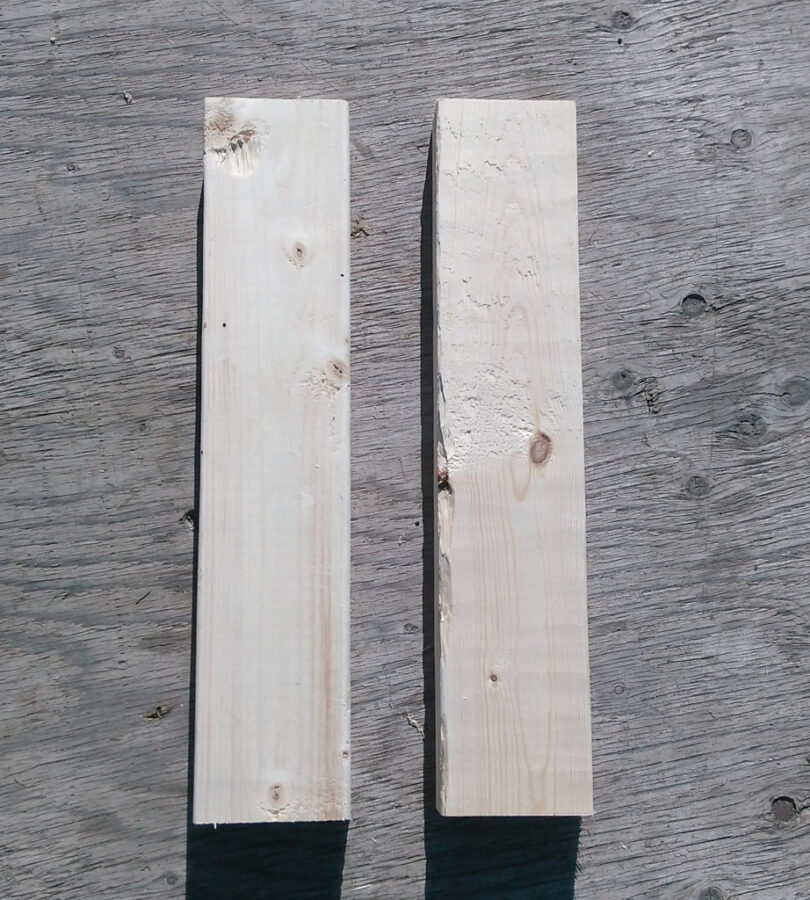

300mmにカットした1×4材。
もう大活躍ですね。

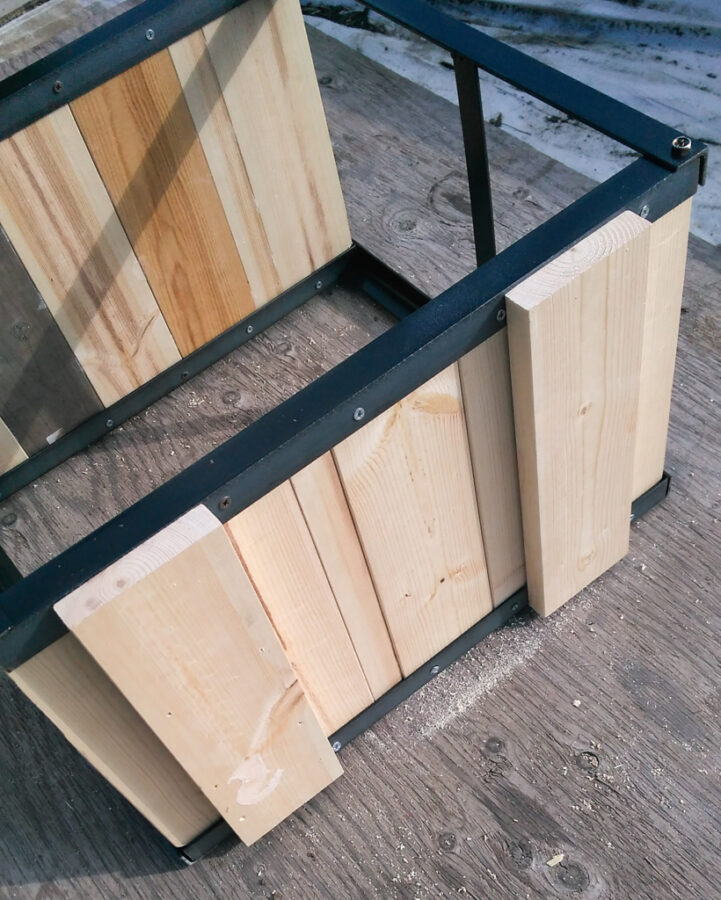

ラックを横にして、1×4材の位置を決めます。

ポイントは、アングルを上から覆うということ。
しっかり覆って固定することで、より安定した土台にできます。

土台から底板の方向にビス留め。
底板からビスが飛び出さないよう注意しましょう。

キャスターを取り付ける

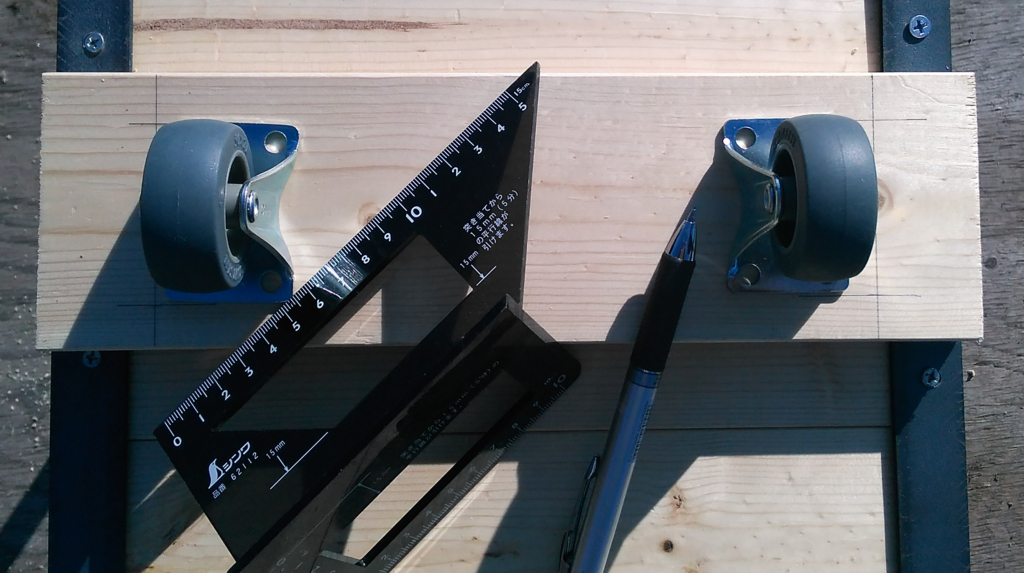

続いて、キャスターの位置決め。

バランスが取れるように、端から30mm、前後20mmの間隔をあけて取り付けます。

下穴をあけて、ゆっくり留めていきましょう。

インパクトドライバーでガンガンやると、ビスが曲がって入ってしまう可能性があります。
大変でも、手回しのプラスドライバーのほうがきっちり合わせられますよ。

塗装で仕上げる

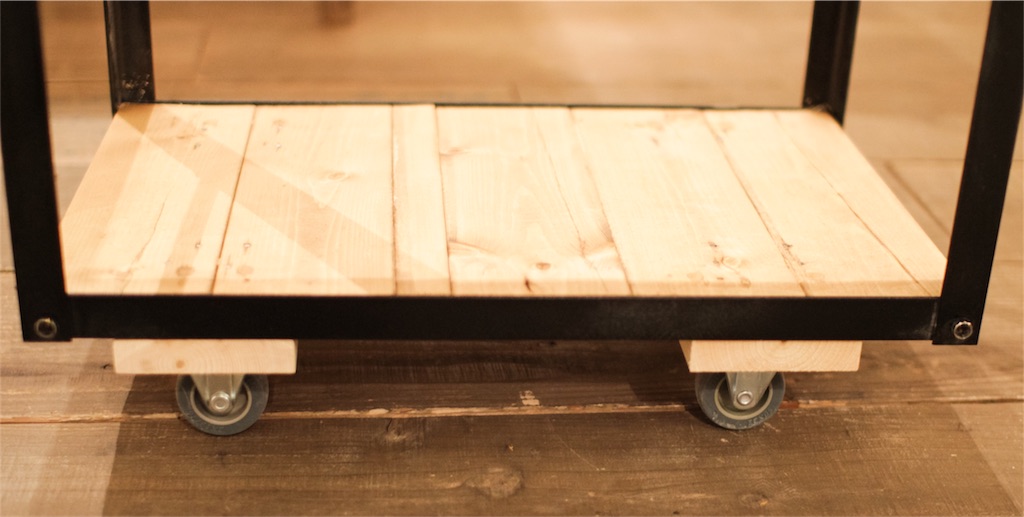

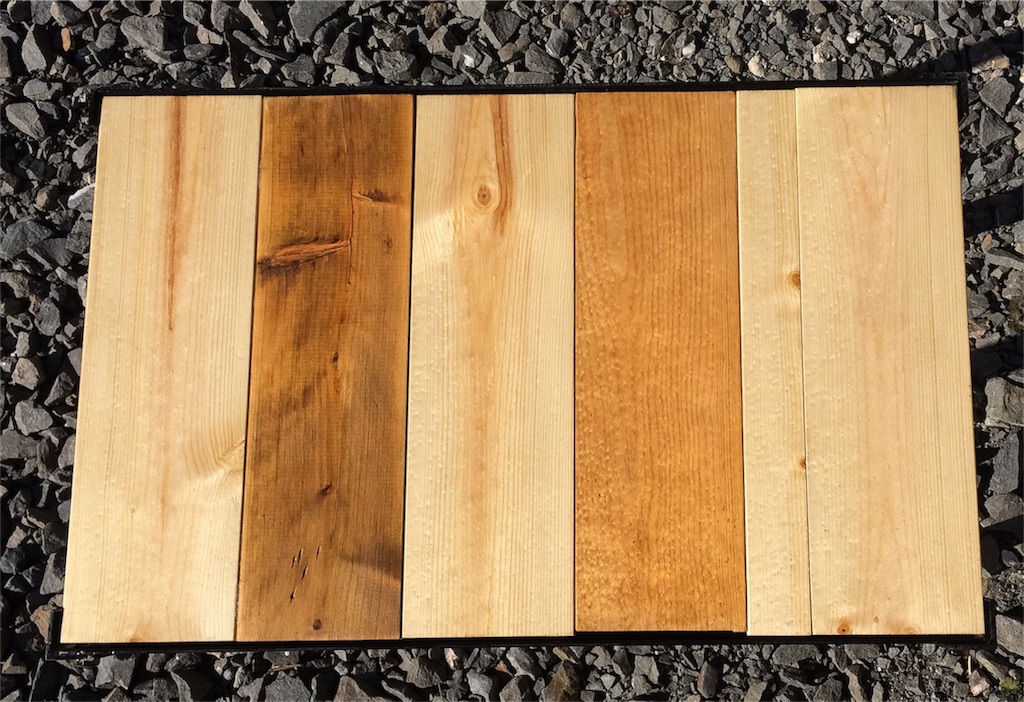

4つ取り付けたら、最後に塗装。

安定のワトコオイル。
ナチュラルカラーの艶めかしい色合いです。

くすんだ木材もアジを出して、作品のアクセントになっています。

一方、下段はミディアムウォルナットで着色しました。

よくご覧いただくと分かるのですが、後ろから留めたビスが棚板を突き破ってしまいました。

そんなときは、グラインダーに研磨ディスクを取り付けてフラットにするといいですよ。

ワトコオイル ナチュラル W-01 1L

created by Rinker

ワトコ(Watco)

• Amazon
• 楽天市場
• Yahooショッピング

ワトコオイル ミディアムウォルナット W-12 1L

created by Rinker

ワトコ(Watco)

• Amazon
• 楽天市場
• Yahooショッピング

完成。使って分かった、2つの野暮ったさ

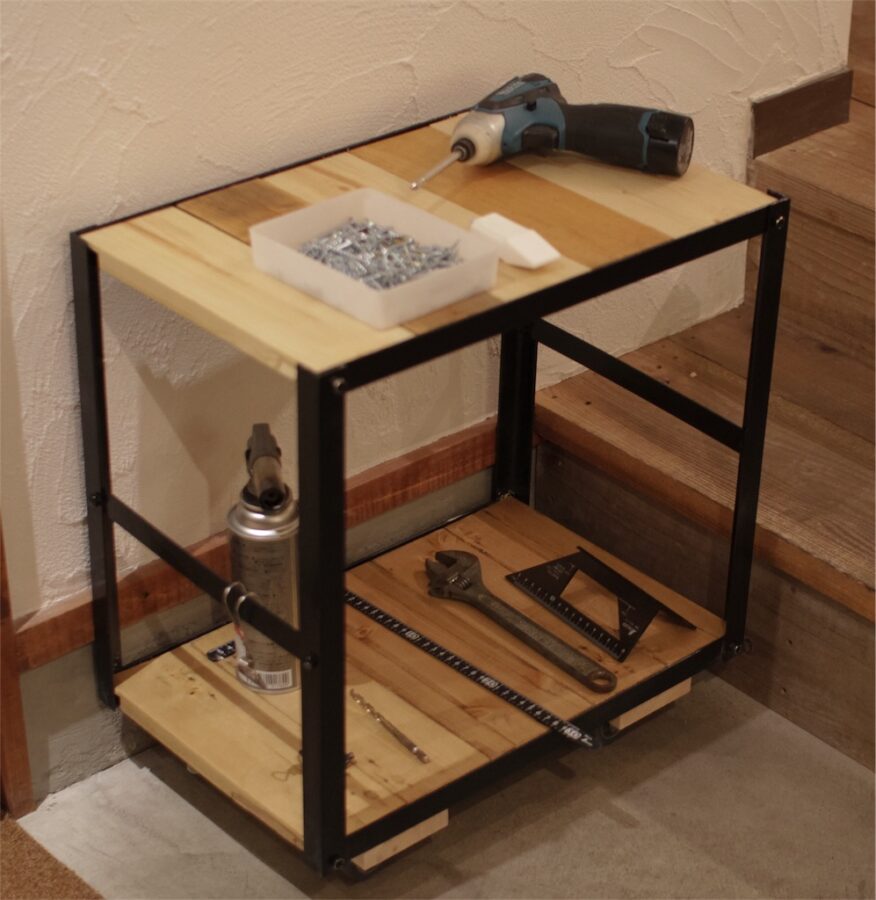

さぁ、改めて。

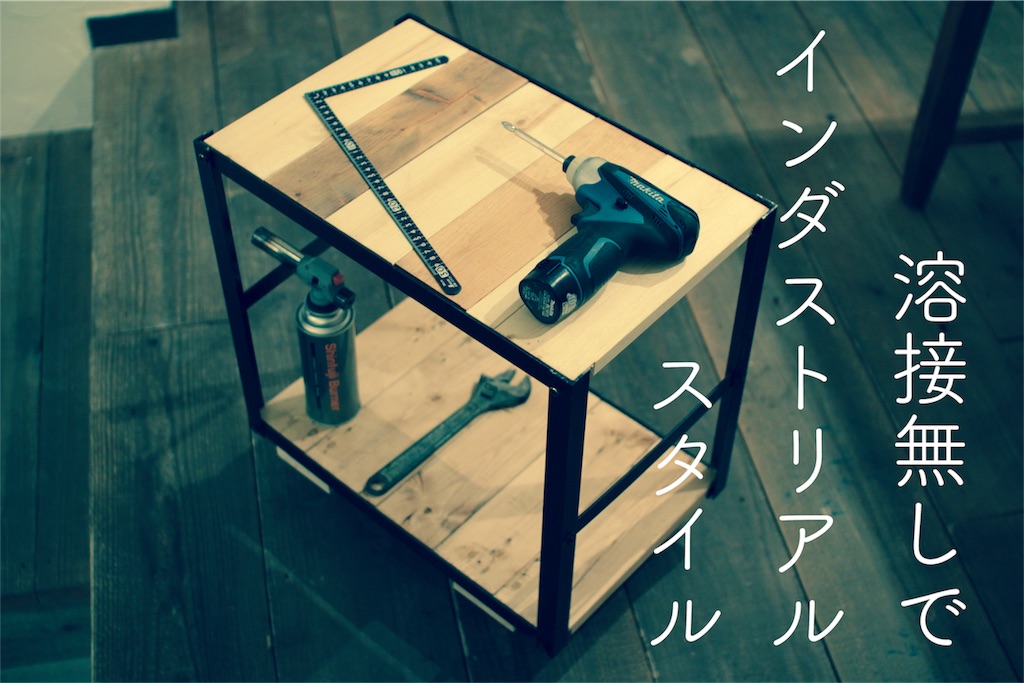

できあがりです。

やっぱり工具とか置いちゃうよね。

なにかこう、ロマンがあるというか。
オトコのアイテム的なね（もちろんDIY女子にも）。

サイドテーブルとしても使えそうです。

ただ、使ってみて気になった点がふたつ。

ひとつめは、足元がちょっと野暮ったいこと。
キャスターの土台部分を斜め切りして、スタイリッシュにすれば、もっと良かったかも。

あとね、このキャスター、自在じゃないので前後にしか動かないという。
自在キャスターのほうが断然よいでしょう。

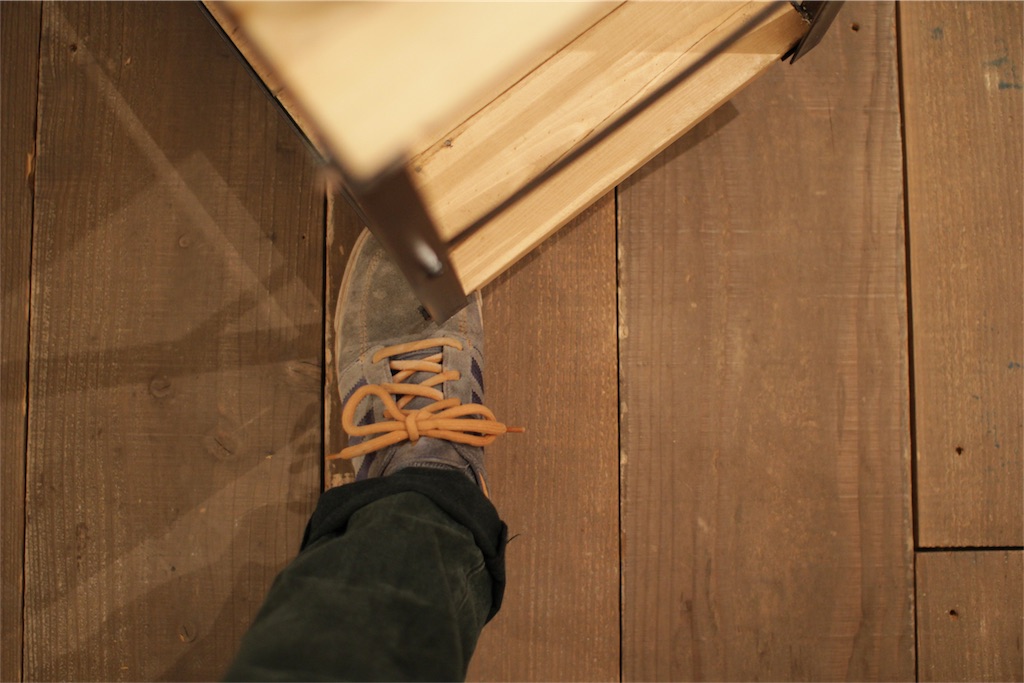

ふたつめは、キャスターのストッパーにつま先がなかなか届かないこと。

これ、ほんと野暮。
結局、手でカチッとやっちゃう体たらくです。

ものをつくるうえで、使い勝手はなにより大切ですね。

かかった費用

以上、溶接なしのアイアンシェルフ。

気になる費用はこちら。

計4700円。

ぎりぎり5000円で間に合いました！

しかも、ホームセンターの材料だけでOKです。

たまにこういった工業資材を使ってものつくりをやると、いろんなことの仕組みというか「この形が、どう成り立っているのか」が分かります。

構造を知ると、今までの固定観念やイメージの曖昧さが際立って、学びになる。

ほんと、DIYって最高です。

ぜひ、挑戦してみてね。

では、じゃばら。
